Dimension Table
Dimensions for Flangia in PEEK in all available sizes are shown according to the product drawing above.
Need Help?
Our team are always happy to help!
Live Chat: Available from the bottom right of your screen.
Email: sales@highperformancepolymer.com
Phone: +44(0)1865 684080
Material: PEEK
Measurement System: Metric
Natural
Maximum Temperature: 260°C/500°F
Flammability: UL94 V-0
Flangia in PEEK conform to the following Standards/Norms:

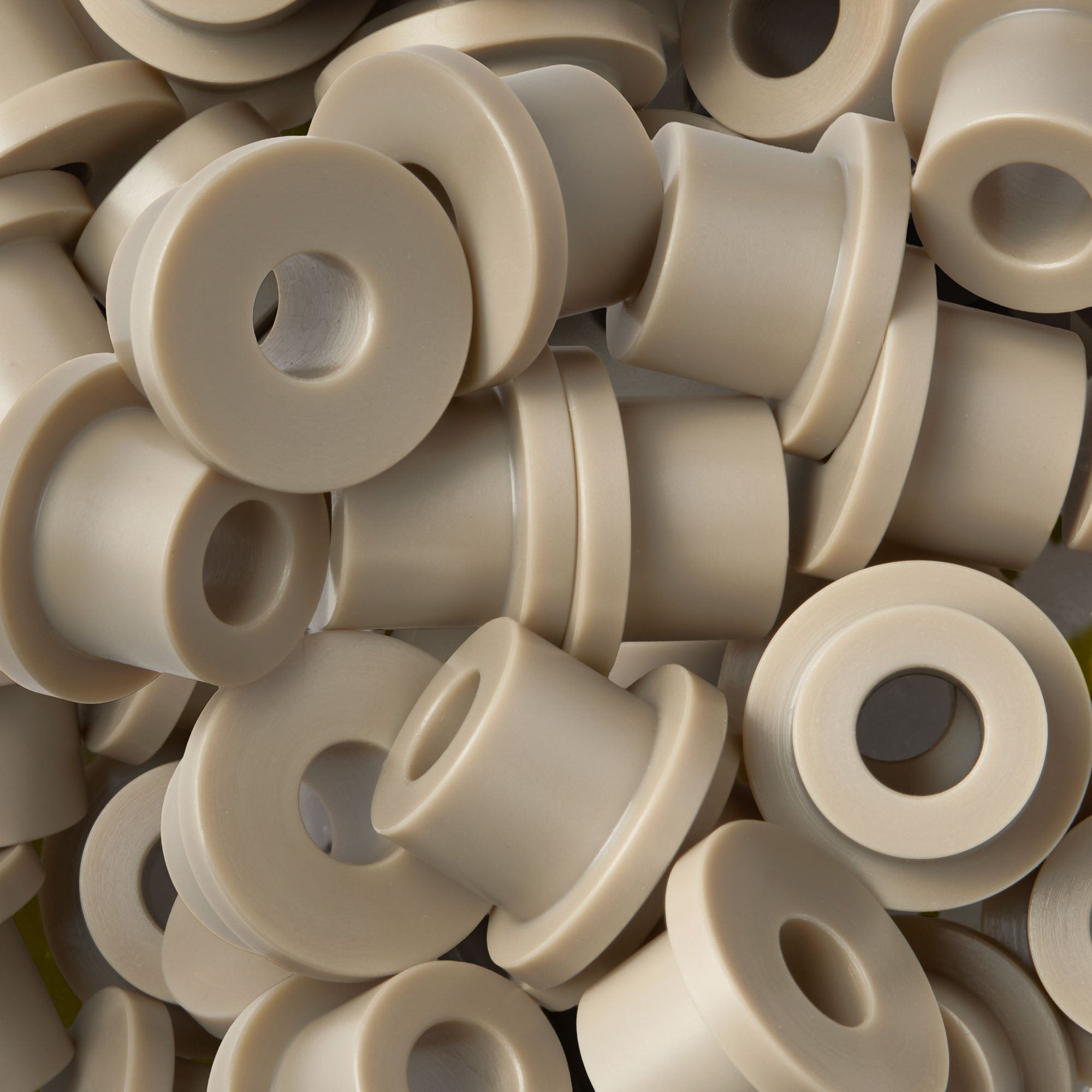

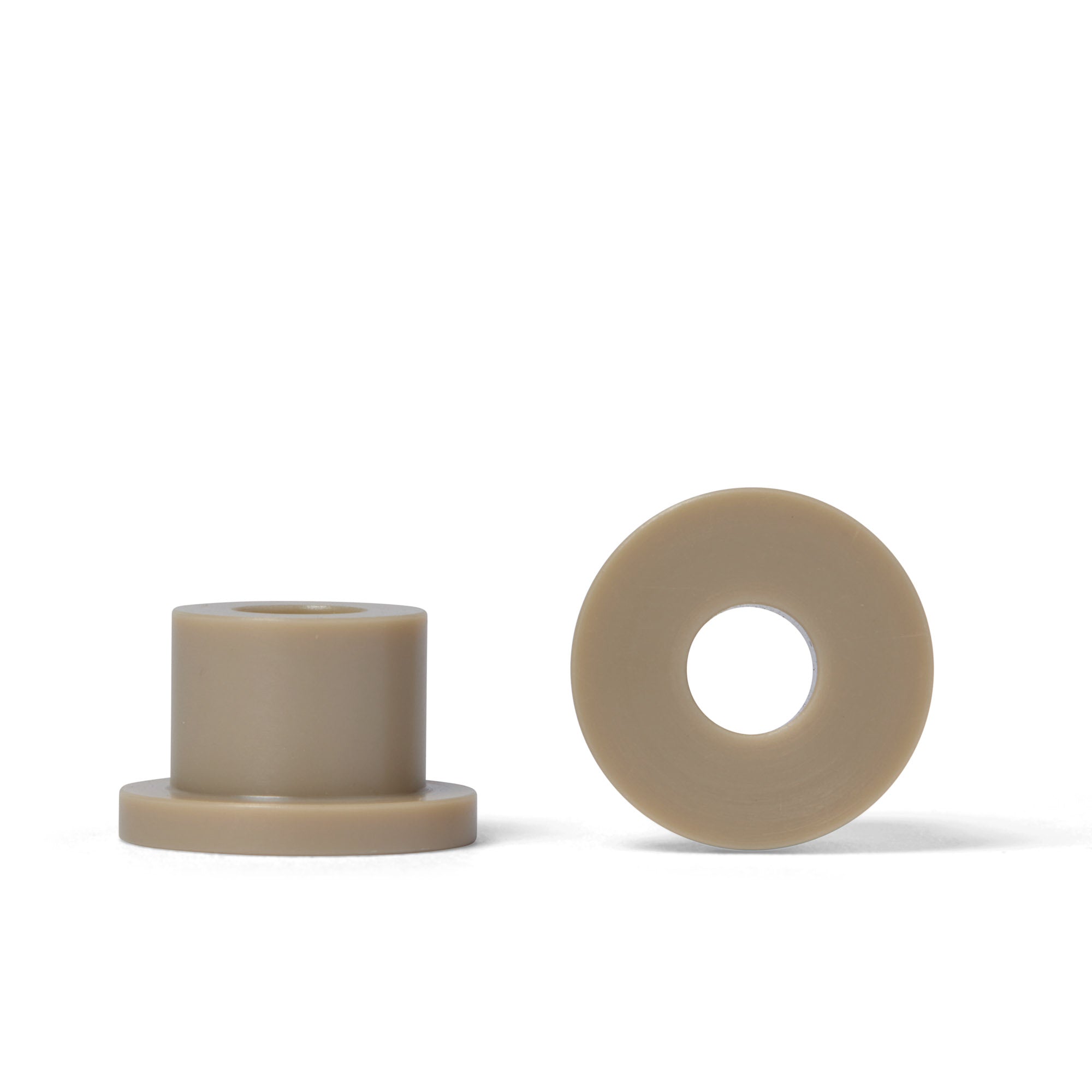

Le flange in PEEK (Polietereterchetone) presentano una notevole combinazione di proprietà che le rendono estremamente vantaggiose per una vasta gamma di applicazioni. Essendo un tecnopolimero semicristallino, il PEEK vanta eccezionali proprietà termiche, chimiche e meccaniche, che lo rendono adatto ad ambienti difficili in cui i materiali convenzionali potrebbero fallire. Quando viene utilizzato nelle applicazioni con flange, il PEEK offre diversi vantaggi:
Resistenza alle alte temperature: Le flange in PEEK sono in grado di sopportare temperature elevate e sono quindi ideali per l'uso in applicazioni in cui la resistenza al calore è fondamentale. Mantengono l'integrità strutturale e le proprietà meccaniche a temperature fino a 250°C (482°F), garantendo prestazioni affidabili in ambienti ad alta temperatura come l'industria aerospaziale, automobilistica, petrolifera e del gas.
Resistenza chimica: Il PEEK è intrinsecamente resistente a un'ampia gamma di sostanze chimiche, tra cui acidi, basi, solventi e idrocarburi. Questa resistenza rende le flange in PEEK adatte all'uso in ambienti corrosivi, come gli impianti di lavorazione chimica e i laboratori, dove l'esposizione a sostanze chimiche aggressive è comune.
Resistenza meccanica e rigidità: Il PEEK presenta eccezionali proprietà meccaniche, tra cui un'elevata resistenza alla trazione, rigidità e tenacità. Questa resistenza e rigidità intrinseche consentono alle flange in PEEK di sopportare carichi e pressioni meccaniche, rendendole adatte ad applicazioni che richiedono componenti robusti, come pompe, valvole e sistemi idraulici.
Resistenza allo scorrimento: Il PEEK dimostra un creep minimo, anche in caso di esposizione prolungata a temperature elevate e sollecitazioni meccaniche. Questa proprietà garantisce la stabilità dimensionale nel tempo, impedendo la deformazione o il rilassamento della flangia sotto carico e mantenendo così una tenuta sicura in applicazioni critiche.
Resistenza alla luce: Il PEEK è resistente alla degradazione causata dall'esposizione ai raggi UV e ad altre forme di luce, garantendo prestazioni e durata a lungo termine in applicazioni esterne o esposte alla luce.
Resistenza ai raggi multipli: Il PEEK resiste a varie forme di radiazioni, tra cui i raggi gamma e i raggi X, rendendolo adatto ad applicazioni in ambienti ad alta intensità di radiazioni, come le apparecchiature di imaging medico e le strutture nucleari.
La combinazione unica di proprietà offerte dalle flange in PEEK le rende adatte a un'ampia gamma di applicazioni in vari settori, tra cui:
In generale, le flange in PEEK offrono prestazioni, durata e versatilità senza pari, rendendole una scelta indispensabile per le applicazioni critiche in cui l'affidabilità e la longevità sono fondamentali.
The PEEK data sheet is available as a PDF to download below.
Return components within 90 days for a full refund. Please see returns terms and conditions for further information.
Inside Diameter | Outside Diameter (mm) | Flange Diameter (mm) | Overall Length (mm) |
4 | 6 | 12 | 8.8 |
5 | 8 | 10 | 5.5 |
5 | 10 | 14 | 9 |
5.1 | 10 | 13 | 5.9 |
9.7 | 16 | 20 | 18 |
10 | 16 | 20.7 | 18 |
12.7 | 15 | 17.5 | 8 |
15.7 | 19.3 | 23 | 11 |
20 | 23 | 30 | 16.5 |
20 | 23 | 30 | 21.5 |
20 | 26 | 32 | 20 |
Dimensions for Flangia in PEEK in all available sizes are shown according to the product drawing above.
Follow the link below to view our PEEK data sheet. This includes properties such as mechanical, electrical, thermal and chemical resistance.
